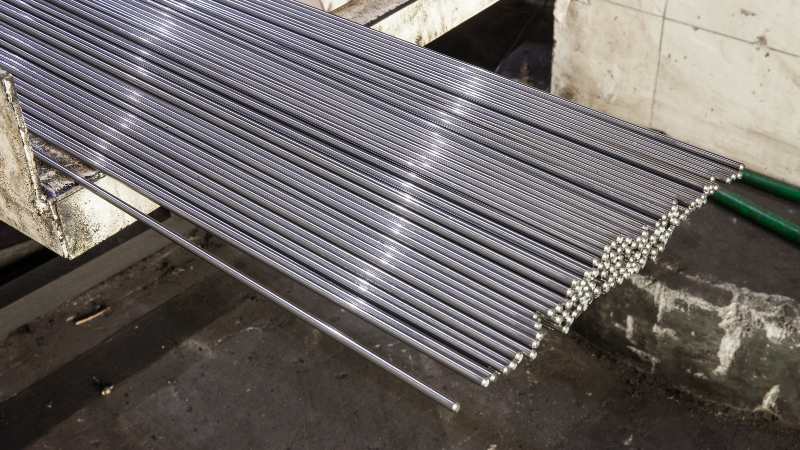

Q235A為非標設計行業中最主要的常用非標材料之一，而今天講到的S45C也是非標行業中最主要的常用鋼材料之一，大陸一般稱之為45#鋼（45號鋼）。S45C的C含量為0.42%~0.5%之間，是一種優質碳素結構鋼。
S45C在我們設計中主要用在一些關鍵零件，如軸。因為S45C能進行熱處理。淬火后增加其一定的耐磨性。淬火后硬度高達HRC55~62，高頻淬火一般是HRC58為合格（這是所有書上都這樣說）。但是我們平時用一般只要淬火后HRC40-50即可。具體原因，我也是經驗之談，接觸多了，應該是淬火工藝的問題。
調質后增加其的綜合性能，一般調質都按洛氏硬度HRC或布氏硬度表示。根據你的要求選擇范圍，一般HRC22~32不等或HB220~320不等。有些人說可以到達HRC34，我建議不要超過HRC32，如果你問我為什么，我只能回答經驗之談。您信就按我的來。
綜上所述，從上面說的我們可以理解S45C，或者說45#鋼（45號鋼）一般用于具有一定相互磨擦的零件，而且一般用于軸類零件。
45#鋼冷塑性一般，退火、正火比調質時要稍好，具有較高的強度和較好的切削加工性，經適當的熱處理以后可獲得一定的韌性、塑性和耐磨性，材料來源方便。適合于氫焊和氬弧焊，不太適合于氣焊。焊前需預熱，焊后應進行去應力退火。
正火可改善硬度小于160HBS毛坯的切削性能。45#鋼經調質處理后，其綜合力學性能要優化于其他中碳結構鋼，但該鋼淬透性較低，水中臨界淬透直徑為12~17mm，水淬時有開裂傾向。當直徑大于80mm時，經調質或正火后，其力學性能相近，對中、小型模具零件進行調質處理后可獲得較高的強度和韌性，而大型零件，則以正火處理為宜，所以，45號鋼通常在調質或正火狀態下使用。
粵公網安備 44190002005503號
咨詢電話
全國服務熱線
